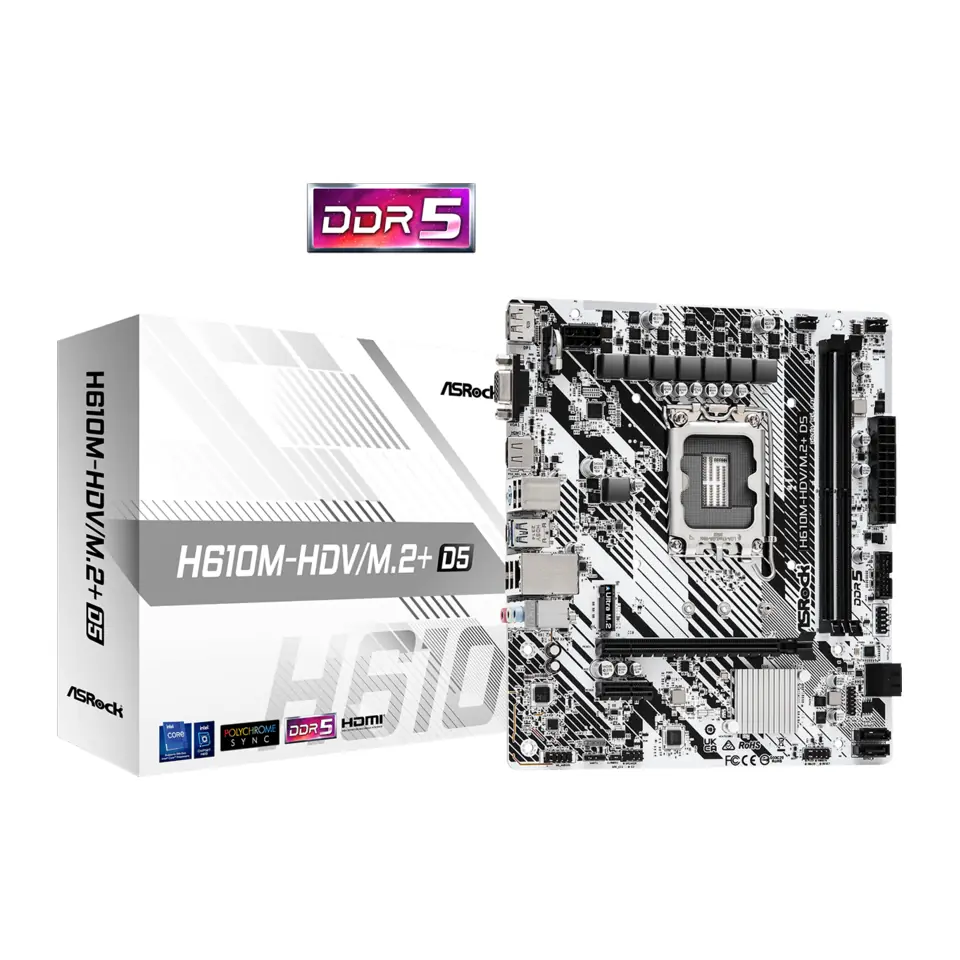

Placa Mãe ASRock H610M-HDV/M.2+ D5 (LGA 1700/Intel H610/DDR5/M.2)

Placa Mãe ASRock H610M-HDV/M.2+ D5, Intel H610, LGA 1700, DDR5, M.2, Micro-ATX

A ASRock H610M-HDV/M.2+ D5 usa memória DDR5 e foi feita para os processadores Intel Core de 12ª, 13ª e 14ª geração no soquete LGA 1700. Com chipset Intel H610 em formato Micro-ATX compacto, traz dois slots DDR5 de até 96GB, slot PCI Express 4.0 x16, um Ultra M.2 PCIe 3.0 x4 e rede Realtek Gigabit.

O painel traseiro reúne HDMI 2.1, DisplayPort 1.4 e D-Sub (VGA) para o vídeo integrado do processador, além de USB Type-C e PS/2, em uma placa de 22,0 x 19,3 cm para PCs de escritório e uso doméstico.

Compatível com Intel Core de 12ª, 13ª e 14ª Geração

No soquete LGA 1700, aceita os processadores Intel Core de 12ª, 13ª e 14ª geração, com suporte a Intel Hybrid Technology e Intel Turbo Boost Max 3.0. A alimentação usa 6+1 fases.

Memória DDR5

São 2 slots DDR5 em dual channel, até 96GB, com módulos non-ECC un-buffered e perfis Intel XMP 3.0. Com processadores Intel Core de 13ª geração, a memória chega a 5600 MT/s; com os de 12ª geração, a 4800 MT/s. O suporte real pode variar conforme o processador.

Armazenamento e Expansão

O Ultra M.2 (M2_1), ligado ao chipset, trabalha em PCIe 3.0 x4 de até 32 Gb/s e aceita SSDs NVMe 2242, 2260 e 2280, inclusive como disco de boot, somado a 4 portas SATA 6Gb/s. Na expansão, há um PCIe 4.0 x16 do processador para a placa de vídeo e um PCIe 3.0 x1 do chipset.

Conectividade

A rede cabeada usa o controlador Realtek 8111H de 10/100/1000 Mb/s, e o áudio é Realtek ALC897 de 7.1 canais. O painel traseiro soma USB 3.2 Gen1 Type-C, uma USB 3.2 Gen1 Type-A e quatro USB 2.0; para o painel frontal há mais duas USB 3.2 Gen1 e duas USB 2.0, todas com proteção ESD.

Vídeo Integrado

Com processadores que têm vídeo integrado (Intel Xe, Gen 12), a placa oferece HDMI 2.1 de até 4K a 60 Hz, DisplayPort 1.4 com DSC de até 8K a 60 Hz ou 5K a 120 Hz e D-Sub de até Full HD (1920x1080) a 60 Hz.

Montagem e Iluminação

A placa traz um header de LED endereçável controlado pelo ASRock Polychrome SYNC, header SPI TPM, conectores de fan de 4 pinos para CPU e gabinete/bomba e header de intrusão de gabinete. O ASRock Auto Driver Installer ajuda na instalação dos drivers.

Recursos Exclusivos ASRock

• Superb Productivity: Dual Channel DDR5.
• Rock-Solid Durability: 6+1 Power Phase.
• EZ Update: ASRock Auto Driver Installer.
• ASRock Motherboard Utility (A-Tuning).
• ASRock Polychrome SYNC para o header de LED endereçável.
• UEFI: ASRock EZ Mode, Full HD UEFI, My Favorites in UEFI e Instant Flash.

Especificações Técnicas

• Marca: ASRock
• Modelo: H610M-HDV/M.2+ D5 (PN 90-MXBM50-A0UAYZ)
• Chipset: Intel H610
• Socket: LGA 1700
• Processadores Compatíveis: Intel Core de 12ª, 13ª e 14ª geração
• Formato: Micro-ATX
• Memória: 2 slots DDR5 Dual Channel, até 96GB, non-ECC, un-buffered
• Velocidade: DDR5 5600 MT/s (Core 13ª geração) ou 4800 MT/s (Core 12ª geração), com Intel XMP 3.0
• Slots PCI Express:
  • 1x PCIe 4.0 x16 (PCIE1, CPU, modo x16)
  • 1x PCIe 3.0 x1 (PCIE2, chipset)
• Armazenamento:
  • 1x Ultra M.2 2242/2260/2280 PCIe 3.0 x4 (chipset)
  • 4x SATA 6Gb/s
• Saídas de Vídeo:
  • 1x HDMI 2.1 (até 4K a 60 Hz, HDCP 2.3)
  • 1x DisplayPort 1.4 com DSC (até 8K a 60 Hz ou 5K a 120 Hz, HDCP 2.3)
  • 1x D-Sub (até 1920x1080 a 60 Hz)
  • Disponíveis apenas com processadores com vídeo integrado
• Rede: Gigabit LAN Realtek 8111H (10/100/1000 Mb/s)
• Áudio: Realtek ALC897 7.1 HD Audio
• USB traseiro:
  • 1x USB 3.2 Gen1 Type-C
  • 1x USB 3.2 Gen1 Type-A
  • 4x USB 2.0
• USB internos (painel frontal):
  • 1x header USB 3.2 Gen1 (2 portas)
  • 1x header USB 2.0 (2 portas)
• Painel traseiro: PS/2, D-Sub, HDMI, DisplayPort, USB, RJ-45 e 3 conectores de áudio
• Conectores internos:
  • 1x força ATX de 24 pinos e 1x força 12V de 8 pinos
  • 1x fan CPU e 1x fan de gabinete/bomba (4 pinos)
  • 1x Addressable LED e 1x SPI TPM
  • 1x áudio frontal e 1x intrusão de gabinete e speaker
• BIOS: AMI UEFI de 128Mb com interface gráfica
• Acessórios: manual, I/O Shield, 2 cabos SATA e 1 parafuso para M.2
• Sistema operacional: Windows 10 e Windows 11 (64 bits)
• Dimensões: 22,0 cm x 19,3 cm

Benefícios

• Compatível com Intel Core de 12ª, 13ª e 14ª geração no soquete LGA 1700.
• Memória DDR5 de até 5600 MT/s, Intel XMP 3.0 e até 96GB em 2 slots.
• PCI Express 4.0 x16 para a placa de vídeo.
• Ultra M.2 PCIe 3.0 x4 e quatro portas SATA 6Gb/s.
• HDMI 2.1, DisplayPort 1.4 e D-Sub para o vídeo integrado do processador.
• USB 3.2 Gen1 Type-C e PS/2 no painel traseiro.
• Formato compacto de 22,0 x 19,3 cm.
• Ideal para PCs de escritório, estudo e uso doméstico na plataforma LGA 1700 com memória DDR5.

A ASRock H610M-HDV/M.2+ D5 reúne memória DDR5, PCIe 4.0 x16, slot M.2 e três saídas de vídeo em uma placa Micro-ATX compacta para Intel Core de 12ª a 14ª geração.
