Placa Mãe Gigabyte B840M H (Socket AM5/AMD B840/DDR5/M.2)

Placa Mãe Gigabyte B840M H (Socket AM5/AMD B840/DDR5/M.2)

Placa-mãe Gigabyte B840M H, chipset AMD B840 e socket AM5, Micro-ATX com 2 slots DDR5, M.2 PCIe 4.0, HDMI e DisplayPort, para os Ryzen. Compre na Hardstore.

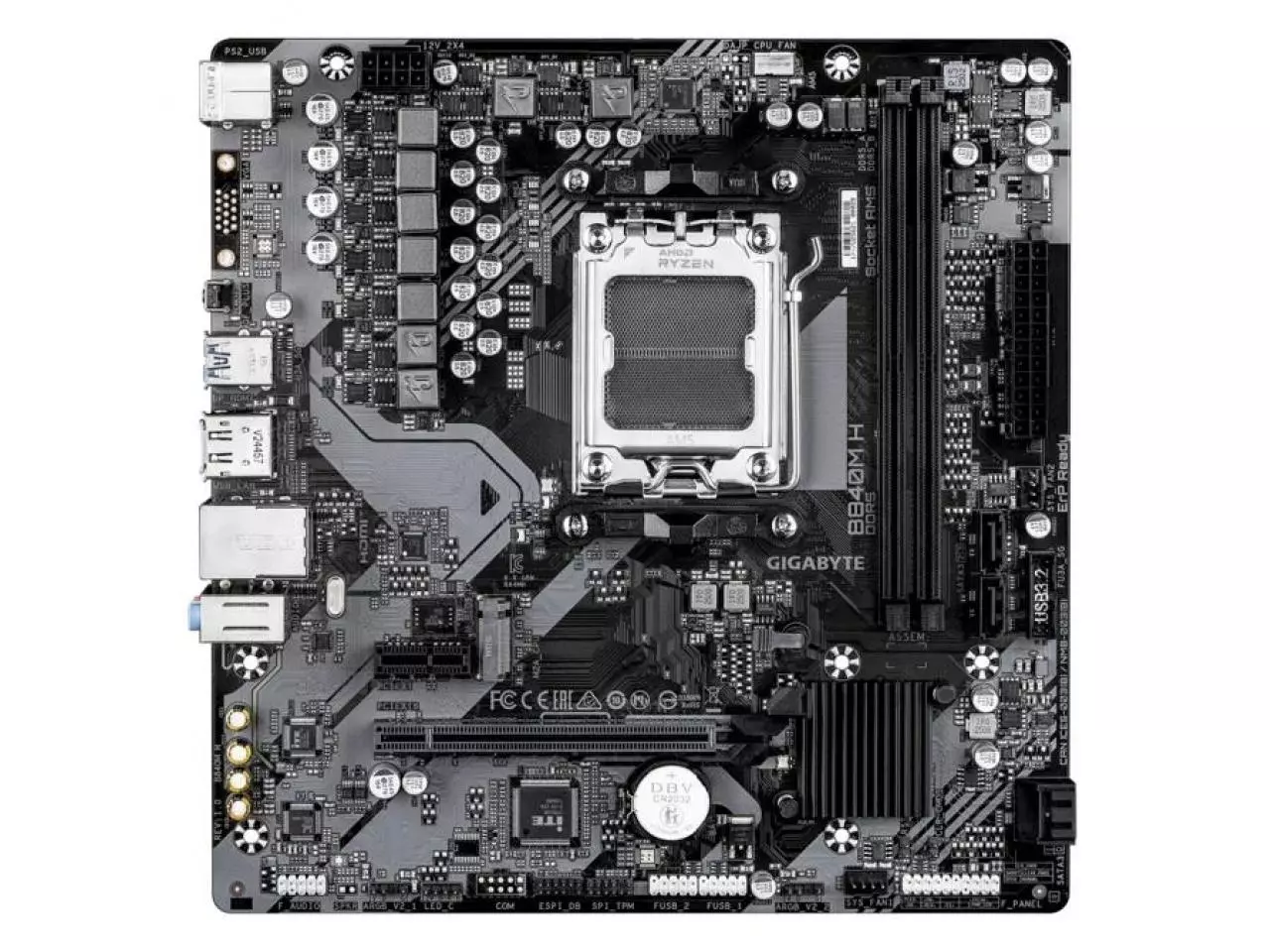

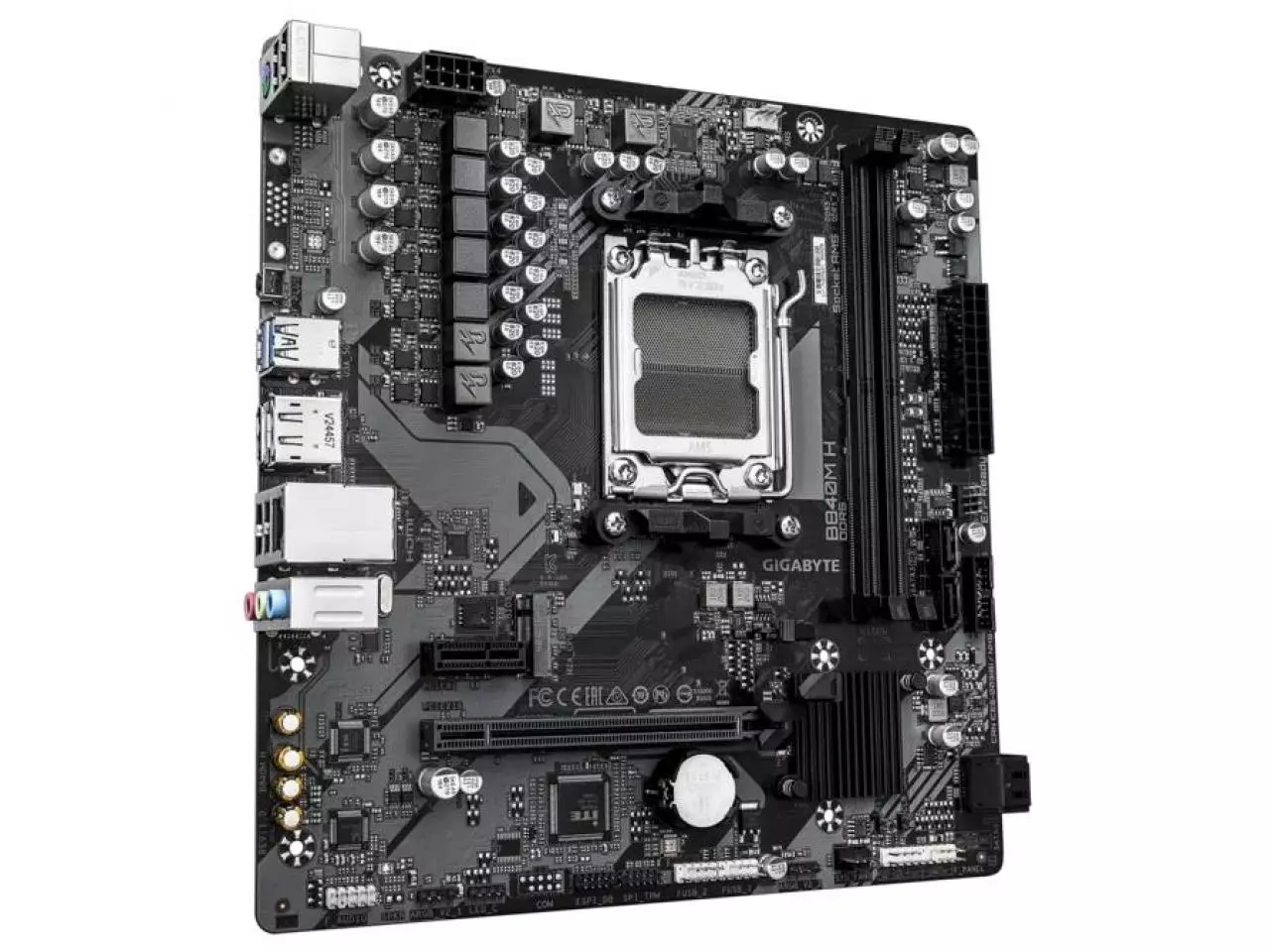

A B840M H é a Micro-ATX de entrada da linha Ultra Durable da Gigabyte com o chipset B840. Aceita Ryzen 9000, 8000 e 7000, traz VRM digital de 5+2+2 fases, memória DDR5 até 7200 MT/s em overclock, um slot M.2 PCIe 4.0 x4 ligado ao processador, rede de 1 Gb/s e o botão Q-Flash Plus no painel traseiro.

Para quem é

Para quem monta um PC AM5 compacto para estudo, trabalho ou jogos com placa de vídeo dedicada e quer uma base simples, com dois slots DDR5, um SSD NVMe PCIe 4.0, quatro portas SATA e saídas HDMI e DisplayPort para usar o vídeo integrado do Ryzen. É também um ponto de partida para trocar de processador no futuro sem trocar de soquete.

O que muda na prática

• Alimentação de 5+2+2 fases. VRM digital e conector de 8 pinos do processador com pinos sólidos (UD Power Connector).
• DDR5 até 7200 MT/s. São 2 slots em dual channel, até 128 GB (64 GB por pente): 4400, 4800 e 5200 MT/s nativos e de 5600 a 7200 MT/s em overclock, com perfis AMD EXPO e XMP.
• SSD PCIe 4.0 e RAID. O slot M.2 é ligado ao processador e trabalha em PCIe 4.0 x4. Há 4 portas SATA 6Gb/s; o RAID vai de 0, 1, 5 e 10 em NVMe (RAID 5 só com Ryzen 9000) a 0, 1 e 10 em SATA.
• Slot da placa de vídeo com trava fácil. O slot x16 opera em PCIe 4.0 x16 com Ryzen 9000 e 7000 e tem a trava PCIe EZ-Latch. Há também um slot PCIe 3.0 x1.
• Q-Flash Plus e diagnóstico. O botão Q-Flash Plus atualiza a BIOS por pendrive sem processador, memória nem placa de vídeo instalados, e os LEDs de diagnóstico (CPU, DRAM, VGA e BOOT) mostram, ao ligar o PC, se processador, memória, placa de vídeo e sistema iniciaram corretamente. Na BIOS, o X3D Turbo Mode ajusta o desempenho em jogos com Ryzen 9000.
• Ventoinhas, RGB e USB. 3 conectores de ventoinha (1 do processador e 2 do gabinete) com Smart Fan 6, 2 conectores ARGB Gen2 e 1 RGB. No painel traseiro, 2 USB-A de 5 Gb/s, 4 USB 2.0 e PS/2; internamente, USB de 5 Gb/s e USB 2.0 para o painel frontal.

Compatibilidade: confira antes de comprar

• Processador: soquete AM5, com Ryzen 9000, 8000 e 7000. Com Ryzen 8000, o slot x16 trabalha em PCIe 4.0 x8 ou x4, conforme o modelo. Veja os processadores e as outras placas-mãe AM5.
• Memória: só DDR5; não aceita DDR4. São 2 slots, até 128 GB.
• SSD: o slot M.2 recebe SSD NVMe PCIe nos tamanhos 2280 e 2580. Para SSD SATA de 2,5", use as 4 portas SATA.
• Vídeo integrado: HDMI 2.1 (até 4096 x 2160 a 60 Hz) e DisplayPort 1.4 (até 3840 x 2160 a 144 Hz). As saídas funcionam com processador que tenha vídeo integrado; os Ryzen com final F, como o Ryzen 5 7500F, precisam de placa de vídeo.
• Rede: sem Wi-Fi e sem Bluetooth; a conexão é pela rede cabeada Realtek de 1 Gb/s.
• Gabinete e fonte: Micro-ATX de 23,0 x 22,5 cm, com conectores de alimentação de 24 pinos e de 8 pinos para o processador. Veja os gabinetes e as fontes.

Especificações

• Modelo: Gigabyte B840M H (rev. 1.0)
• Soquete e chipset: AM5, AMD B840
• Processadores: AMD Ryzen 9000, 8000 e 7000
• Memória: 2 x DDR5 DIMM, dual channel, até 128 GB; 4400/4800/5200 MT/s e até 7200 MT/s em overclock; AMD EXPO e XMP
• Slots: 1 x PCIe 4.0 x16 (processador; x8 ou x4 com Ryzen 8000) e 1 x PCIe 3.0 x1 (chipset)
• Armazenamento: 1 x M.2 PCIe 4.0 x4/x2 (2280/2580) e 4 x SATA 6Gb/s; RAID 0, 1, 5 e 10 em NVMe (RAID 5 só com Ryzen 9000)
• Rede: Realtek GbE (1 Gb/s, 100 Mb/s e 10 Mb/s)
• Áudio: codec Realtek, alta definição, até 7.1 canais

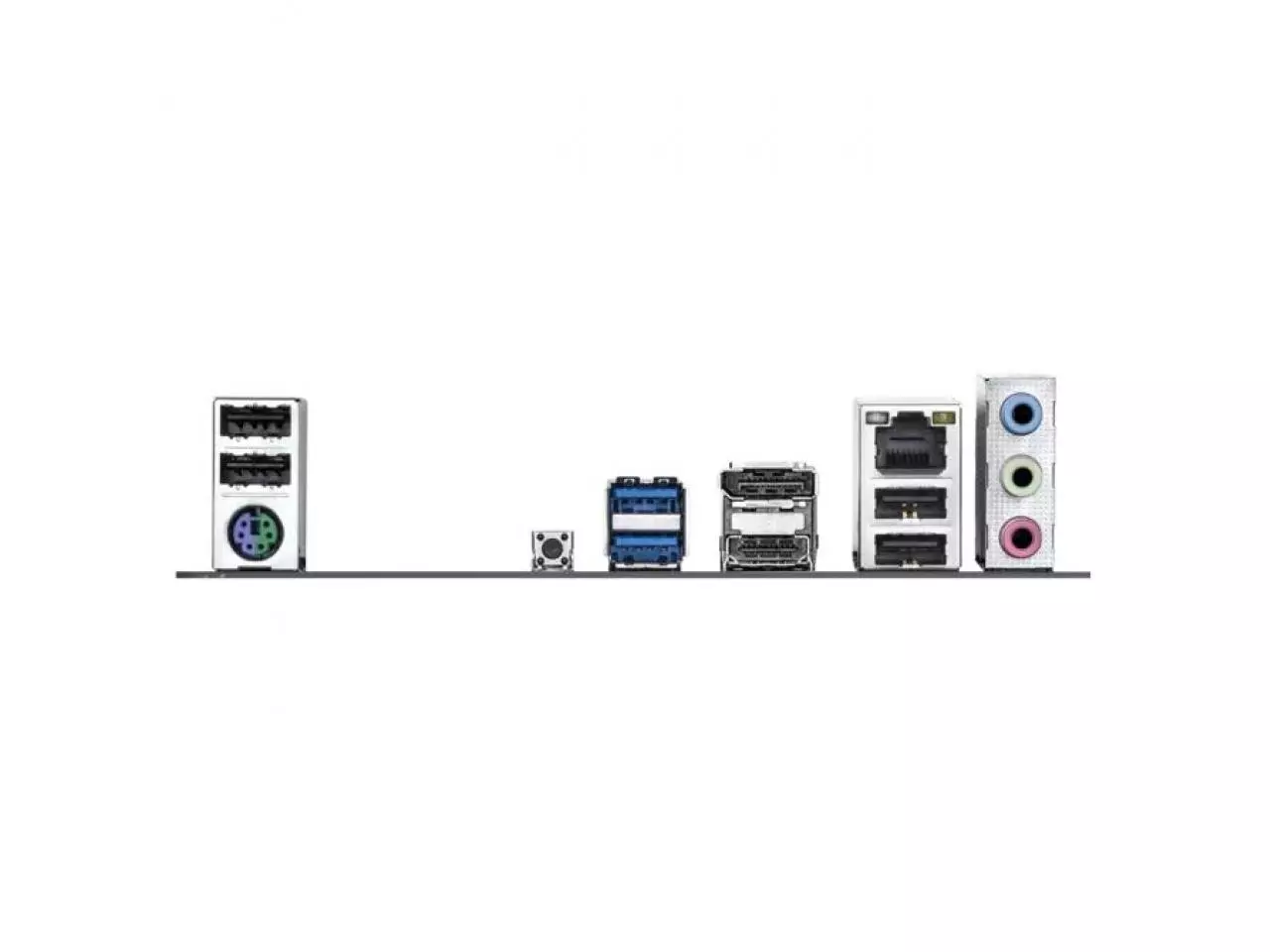

• Painel traseiro: 2 x USB-A 5 Gb/s, 4 x USB 2.0, PS/2, botão Q-Flash Plus, HDMI, DisplayPort, RJ-45 e 3 conectores de áudio
• Conectores internos: USB 5 Gb/s (2 portas), 2 x USB 2.0 (4 portas), 1 ventoinha de CPU e 2 de gabinete, 2 ARGB Gen2, 1 RGB e TPM
• Alimentação: 24 pinos + 8 pinos; VRM digital de 5+2+2 fases
• Sistema: Windows 11 e Windows 10 de 64 bits
• Formato: Micro-ATX, 23,0 x 22,5 cm

Na caixa

Segundo o manual da Gigabyte: a placa-mãe, o manual do usuário, o guia rápido de instalação, o espelho traseiro (I/O shield) e dois cabos SATA. O fabricante avisa que os itens podem mudar conforme o lote; a equipe confirma antes da compra.

Comparado com modelos próximos

• Gigabyte A620M H: o mesmo projeto de 23,0 x 22,5 cm com chipset A620, também com 2 slots DDR5 até 128 GB, 1 M.2 PCIe 4.0 e rede de 1 Gb/s; o RAID em NVMe fica em 0, 1 e 10.
• Gigabyte B840M D2H: B840 com 2 slots DDR5 até 128 GB, 2 M.2 (PCIe 4.0 x4 e PCIe 3.0 x2) e rede de 2,5 Gb/s.
• Gigabyte B840M EAGLE WIFI6: B840 com Wi-Fi 6, Bluetooth 5.4, rede de 2,5 Gb/s, 2 M.2 (um com dissipador) e DDR5 até 7600 MT/s em overclock.

Perguntas frequentes

A B840M H tem Wi-Fi? Não. A conexão é pela rede cabeada de 1 Gb/s, e a placa também não tem Bluetooth.

Funciona com Ryzen 9000? Sim. A Gigabyte lista Ryzen 9000, 8000 e 7000. Se a BIOS de fábrica for anterior, o Q-Flash Plus atualiza sem processador instalado.

Quantos SSD M.2 posso instalar? Um, NVMe PCIe 4.0 x4, além de 4 portas SATA para SSD ou HD.

Aceita memória DDR4? Não. A plataforma AM5 usa só DDR5; são 2 slots, até 128 GB.

Tem saída DisplayPort? Sim. São 1 DisplayPort 1.4 e 1 HDMI 2.1, que funcionam com processador de vídeo integrado.
