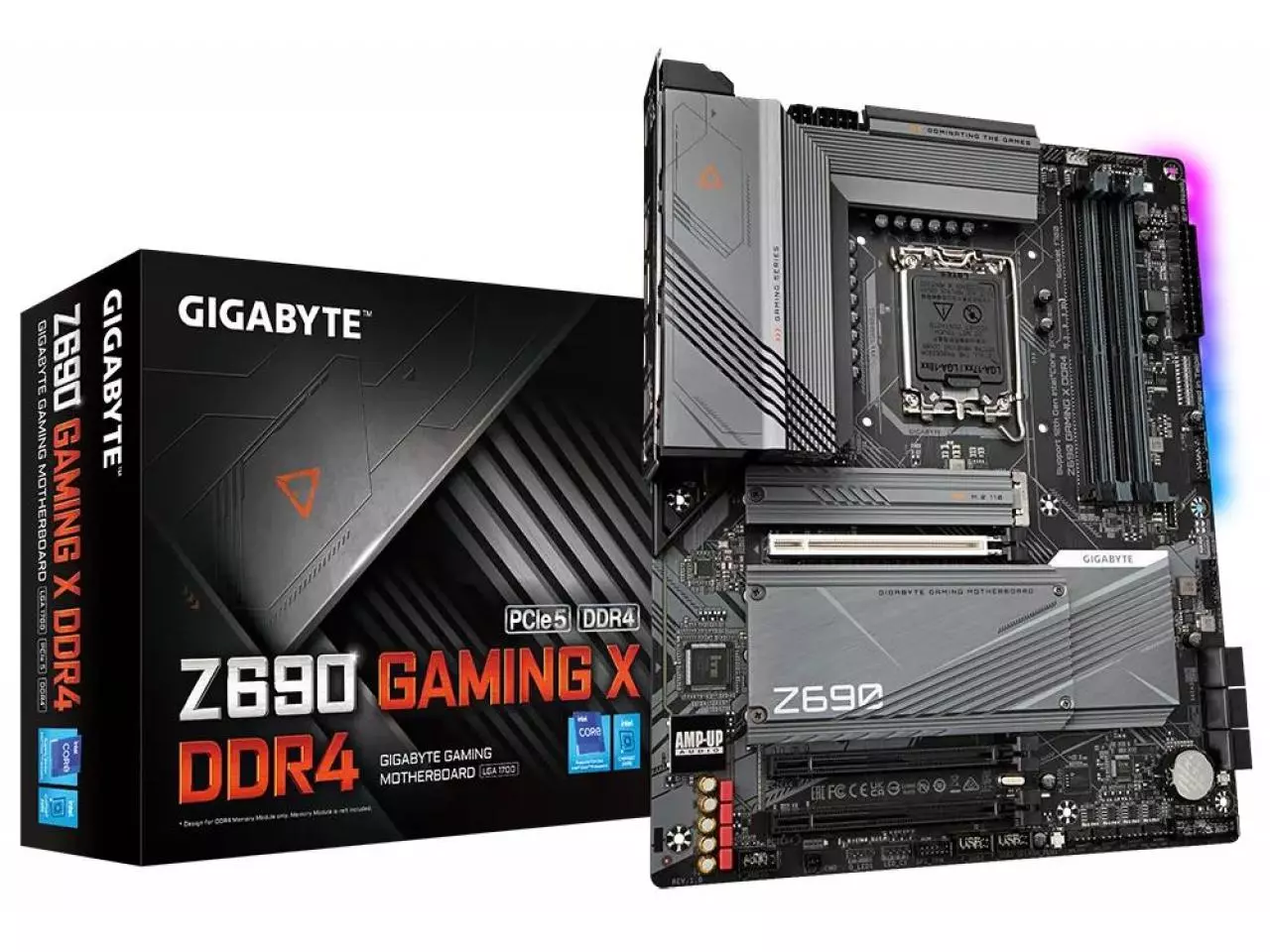

Placa Mãe Gigabyte Z690 Gaming X DDR4 (LGA 1700/Intel Z690/M.2)
Intel ® Z690 GAMING Motherboard com Direct 16 + 1 + 2 Phases Digital VRM Design, PCIe 5.0 Design, Full Cover Thermal Design, 4 x PCIe 4.0 M.2 com proteção térmica ampliada, 2.
git
Intel ® Z690 GAMING Motherboard com Direct 16 + 1 + 2 Phases Digital VRM Design, PCIe 5.0 Design, Full Cover Thermal Design, 4 x PCIe 4.0 M.2 com proteção térmica ampliada, 2.5 GbE LAN, 120dB de áudio de alta resolução com WIMA, USB 3.2 Gen2x2 TYPE-C ® traseiro , RGB FUSION 2.0, Q-Flash Plus.
Principais Características:
- Compatível com processadores Intel® Core ™ Series de 12ª geração
- Dual Channel Non-ECC Unbuffered DDR4, 4 DIMMs
- Design VRM digital 16 + 1 + 2 direto com estágio de energia 60A * e capacitor de polímero de tântalo
- Roteamento de memória blindada para evitar interferência
- Design térmico totalmente coberto com dissipadores de calor MOSFET de alta cobertura
- Áudio AMP-UP com ALC1220 e capacitores de áudio WIMA
- LAN rápida de 2,5 GbE com gerenciamento de largura de banda
- 4 x NVMe ultrarrápido PCIe 4.0 / 3.0 x4 M.2 com proteções térmicas ampliadas
- SuperSpeed ??USB 3.2 Gen2x2 TYPE-C ® oferece velocidades de transferência de até 20 Gb / s
- RGB FUSION 2.0 com design de show de luz LED endereçável em várias zonas, suporte a LED endereçável e tiras de LED RGB
- Smart Fan 6 apresenta vários sensores de temperatura, cabeçotes de ventilador híbrido com FAN STOP
- Q-Flash Plus atualize o BIOS sem instalar a CPU, a memória e a placa gráfica
Principais Características:
- Compatível com processadores Intel® Core ™ Series de 12ª geração
- Dual Channel Non-ECC Unbuffered DDR4, 4 DIMMs
- Design VRM digital 16 + 1 + 2 direto com estágio de energia 60A * e capacitor de polímero de tântalo
- Roteamento de memória blindada para evitar interferência
- Design térmico totalmente coberto com dissipadores de calor MOSFET de alta cobertura
- Áudio AMP-UP com ALC1220 e capacitores de áudio WIMA
- LAN rápida de 2,5 GbE com gerenciamento de largura de banda
- 4 x NVMe ultrarrápido PCIe 4.0 / 3.0 x4 M.2 com proteções térmicas ampliadas
- SuperSpeed ??USB 3.2 Gen2x2 TYPE-C ® oferece velocidades de transferência de até 20 Gb / s
- RGB FUSION 2.0 com design de show de luz LED endereçável em várias zonas, suporte a LED endereçável e tiras de LED RGB
- Smart Fan 6 apresenta vários sensores de temperatura, cabeçotes de ventilador híbrido com FAN STOP
- Q-Flash Plus atualize o BIOS sem instalar a CPU, a memória e a placa gráfica
Especificações
Processador
Soquete
LGA 1700
Plataforma
Intel
Processador(es) suportado(s)
Suporte a 12ª Geração Intel ® Core ™ i9 processadores / Intel ® Core ™ i7 processadores / Intel ® Core ™ i5 processadores
Chipset
Chipset
Intel Z690
Memória
Bancos de Memoria
4 x 288-pinos DIMM DDR4
Frequencia de Memoria
DDR4 3200 MHz
DDR4 2666 MHz
DDR4 3000 MHz
DDR4 2400 MHz
DDR4 2933 MHz
DDR4 2133 MHz
DDR4 5333 MHz (O.C)
DDR4 2800 MHz
DDR4 2666 MHz
DDR4 3000 MHz
DDR4 2400 MHz
DDR4 2933 MHz
DDR4 2133 MHz
DDR4 5333 MHz (O.C)
DDR4 2800 MHz
Maximo de Memoria Suportado
128GB
Canal Suportado
Dual Channel
Slots de Expansão
PCI Express 3.0/4.0 x16
1 x PCI Express 5.0 x16
2 x PCI Express 3.0 x16 (modo x4)
2 x PCI Express 3.0 x16 (modo x4)
Suporte a Multi-GPU
AMD CrossFire X
AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™
Armazenamento/RAID
SATA 6Gb/s
6 x SATA 6Gb/s
M.2
4 x M.2
RAID M.2
0, 1, 5, 10
RAID SATA 6Gb/s
0, 1, 5, 10
Vídeo Integrado
Vídeo Integrado
Somente por Processadores com Vídeo Integrado
Chipset de Video
A especificação dos gráficos podem variar entre os modelos de CPU.
Áudio Integrado
Chipset
Realtek® ALC1220-VB codec
Canais
7.1
Rede Integrada
Chipset
Realtek 2.5GbE LAN chip
Velocidade
2.5 Gbit / 1 Gbit / 100 Mbit
Painel Traseiro I/O Portas
USB 2.0/1.1
4 x USB 2.0
USB 3.0/3.1/3.2
2 x USB 3.2 Gen 2 Tipo-A
1 x USB 3.2 Gen 2x2 Tipo-C
3 x USB 3.2 Gen 1 Tipo-A
1 x USB 3.2 Gen 2x2 Tipo-C
3 x USB 3.2 Gen 1 Tipo-A
HDMI
1 x HDMI
DisplayPort
1 x DisplayPort
Audio
2 portas
LAN Ethernet
1 x RJ-45
Saída S/PDIF
1 x S/PDIF Ótica
Energia
ATX Power
1 conector(es) de força EATX de 24 pinos
ATX+12V
2 conector(es) de força ATX12V de 4 e 8 pinos
Especificações Físicas
Formato
ATX
Dimensões
30.5cm x 24.4cm
Informações técnicas e características podem variar, esta informações são de referência na epoca de sua publicação.
As imagens apresentadas são meramente ilustrativas e podem variar de acordo com o lote do fabricante.
